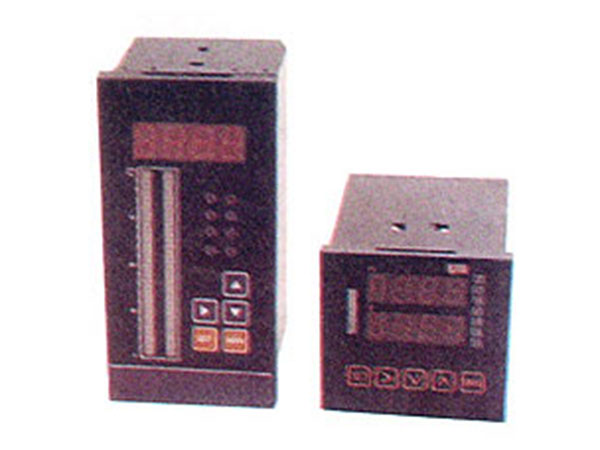

產品名稱： DFQ-4000系列智能后備操作器
發布日期： 2018-11-05
點擊數： 3108
詢價： 點擊產品詢價
二維碼：
產品詳情
一、概述
本儀表采用超大規模集成電路，可與XGMT-200系列智能調節儀或DCS計算機控制系配套使用，作為主機故障及維修的后備手操輸出單元。
DFQ操作器的工作方式有二種，自動（A）、手動（M），并配有相應的狀態指示。
自動狀態時，輸出信號取自調節器或DCS計算機系統來輸入信號，操作器被切換到手動時，其跟蹤閥位值可以長時間保持。
儀表可以選擇交直流兩種電源供電：電流220V，直流24V。
二、性能規格
·調節器信號輸入：4~20mA、0~10mA、0~5V、1~5V及特殊信號輸入。
·操作器信號輸出（同調節器信號輸入）4~20mA、0~10mA、1~5V、0~5V
·反饋信號輸入
電流：0~10 mA（內阻500Ω）4~20 mA （內阻250Ω）
電壓：0~5V、1~5V 內阻>500Ω
·反饋信號輸出
電流：0~10 mA 負載1K，4~20aM 負載500Ω
電壓：0~5V、1~5V
·調節器輸入、反饋輸入與操作輸出、反饋輸出之間隔離。
·手/自動（M/A）狀態輸出 自動：觸點常開 手動：觸點常閉
·事件故障信號輸入
正常：觸點常開 故障：觸點常閉
·跟蹤誤差：±0.5%
·保持誤差：±0.5%/8小時。
·自動-手動切換誤差±1%
·工作方式：自動<=>手動切換。
手動通過按鈕“▲”“▼”實現閥位的“增”或“減”
·輸出范圍：0~100%；操作速度；全量程5秒
·自動操作
操作器輸出電流跟蹤調節器系統來的輸入電流信號
·指示形式
A、狀態指示：自動、手動均LED發光二極管指示。
B、輸出值顯示四位LED數碼。
C、測量值：四位LED數碼。
·型式：儀表盤裝
·外形尺寸：96×96×130mm（方型）；80×160×95mm（豎型）；160×80×95mm（橫型）
·開孔尺寸：92×92mm（方型）；76×152mm（豎型）；152×76mm（橫型）
·工作環境：溫度0~40℃；相對溫度<85%。
·電源電壓：交流90~265VAC，直流DC24V±10%供選擇
·重量：1Kg
三、儀表接線圖
本儀表采用超大規模集成電路，可與XGMT-200系列智能調節儀或DCS計算機控制系配套使用，作為主機故障及維修的后備手操輸出單元。
DFQ操作器的工作方式有二種，自動（A）、手動（M），并配有相應的狀態指示。
自動狀態時，輸出信號取自調節器或DCS計算機系統來輸入信號，操作器被切換到手動時，其跟蹤閥位值可以長時間保持。
儀表可以選擇交直流兩種電源供電：電流220V，直流24V。
二、性能規格
·調節器信號輸入：4~20mA、0~10mA、0~5V、1~5V及特殊信號輸入。
·操作器信號輸出（同調節器信號輸入）4~20mA、0~10mA、1~5V、0~5V
·反饋信號輸入
電流：0~10 mA（內阻500Ω）4~20 mA （內阻250Ω）
電壓：0~5V、1~5V 內阻>500Ω
·反饋信號輸出
電流：0~10 mA 負載1K，4~20aM 負載500Ω
電壓：0~5V、1~5V
·調節器輸入、反饋輸入與操作輸出、反饋輸出之間隔離。
·手/自動（M/A）狀態輸出 自動：觸點常開 手動：觸點常閉
·事件故障信號輸入
正常：觸點常開 故障：觸點常閉
·跟蹤誤差：±0.5%
·保持誤差：±0.5%/8小時。
·自動-手動切換誤差±1%
·工作方式：自動<=>手動切換。
手動通過按鈕“▲”“▼”實現閥位的“增”或“減”
·輸出范圍：0~100%；操作速度；全量程5秒
·自動操作
操作器輸出電流跟蹤調節器系統來的輸入電流信號
·指示形式
A、狀態指示：自動、手動均LED發光二極管指示。
B、輸出值顯示四位LED數碼。
C、測量值：四位LED數碼。
·型式：儀表盤裝
·外形尺寸：96×96×130mm（方型）；80×160×95mm（豎型）；160×80×95mm（橫型）
·開孔尺寸：92×92mm（方型）；76×152mm（豎型）；152×76mm（橫型）
·工作環境：溫度0~40℃；相對溫度<85%。
·電源電壓：交流90~265VAC，直流DC24V±10%供選擇
·重量：1Kg
三、儀表接線圖
