產品詳細
產品詳情
一、特點
·引進國外的先進技術及關鍵部件、確保儀表具有較高的靈敏度及長時間可靠運行；
·采用兩點校正技術，高精度V/F轉換等電路，以及計算機智能化處理，保證儀表具有更高的精度和可靠性；
·采用復合電極、溫度自動補償?shù)扰涮纂娐芳皞鬏敿夹g(shù)，抗干擾能力強，傳輸距離遠；
·采用溫漂自動校正技術，使測量數據更可靠；
·具有自動軟件校正，無須手動調節定位斜率。
二、外形尺寸
150×150×160mm(寬×高×深) 開孔尺寸：138+1×138+1

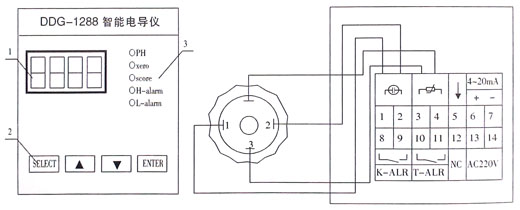

三、儀表接線示意圖
1．高阻放大器輸入，輸出接線端
·1、2：DC24V輸入端，電流輸出接入端；
·3、4：4-20mA電流輸出端
·3：電纜屏蔽接線端
·5、6：溫度傳感器輸入端
·7、8電極輸入端
·1、2：高阻放大器
·3、4：DC24V輸出端
·5：電纜屏蔽接線端
·6、7：4-20mA電流輸出
·8、9：上限報警輸出
·10、11:下限報警輸出
·13、14：220VAC電源
2．二次儀表接線
·引進國外的先進技術及關鍵部件、確保儀表具有較高的靈敏度及長時間可靠運行；
·采用兩點校正技術，高精度V/F轉換等電路，以及計算機智能化處理，保證儀表具有更高的精度和可靠性；
·采用復合電極、溫度自動補償?shù)扰涮纂娐芳皞鬏敿夹g(shù)，抗干擾能力強，傳輸距離遠；
·采用溫漂自動校正技術，使測量數據更可靠；
·具有自動軟件校正，無須手動調節定位斜率。
二、外形尺寸
150×150×160mm(寬×高×深) 開孔尺寸：138+1×138+1
三、儀表接線示意圖
1．高阻放大器輸入，輸出接線端
·1、2：DC24V輸入端，電流輸出接入端；
·3、4：4-20mA電流輸出端
·3：電纜屏蔽接線端
·5、6：溫度傳感器輸入端
·7、8電極輸入端
·1、2：高阻放大器
·3、4：DC24V輸出端
·5：電纜屏蔽接線端
·6、7：4-20mA電流輸出
·8、9：上限報警輸出
·10、11:下限報警輸出
·13、14：220VAC電源
2．二次儀表接線
