產品詳細
產品詳情
一、主要技術參數：
·H引壓管為φ8mm
·輸入信號：4~20mADC或0~10m ADC
·顯示范圍：1-1999~+9999任意設定
·精度：<±1%FS
·輸出電流：4~20mA、0~500
·報警輸出：當顯示儀輸入信號為標準電流信號時，可輸出一組24V50mA直流電源，專供變送器用
·外型尺寸：模式：160×80×70mm(高×寬×深) 豎式：80×160×70mm(高×寬×深)
·開孔尺寸：模式：152+1×76+1mm （高×寬） 豎式：76+1×152+1mm（高×寬）
二、特點
·采用高精度、低漂移微壓傳感器，體積小，穩定性好；
·采用光柱及數字顯示，指示直觀清晰；
·具有信號輸出功能，能提供DCS系統；
·具有超上限時間累加功能，當用戶需要進行超時考核時，可對超限時間進行分班累加。
三、儀表接線

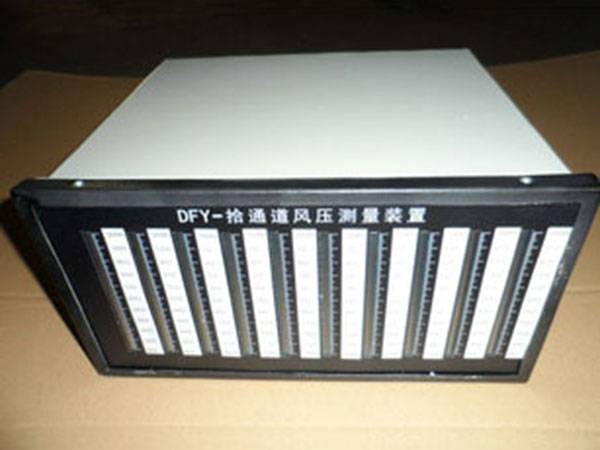

DFY系列電子風壓表
四、接線說明
·壓力直接輸入時，氣路管直接接到引壓管（H）端（引壓管外徑8mm）.
·二線制壓力變送器信號（4~20mA）輸入時，分別接入4、9（其中4為負）端。
·其它電流信號輸入時，分別接入3、4（其中3為負）端。
·儀表電源接線為12、13端，與200VAC電源連接。
·儀表信號輸出端。
·7、8標準電流信號（0~10 mA 或4~20mA）輸出端（8為負）。
·10、11：下限報警信號輸出端（常開觸點）。
·5、6：上限報警信號輸出端（常開觸點）。
·H引壓管為φ8mm
·輸入信號：4~20mADC或0~10m ADC
·顯示范圍：1-1999~+9999任意設定
·精度：<±1%FS
·輸出電流：4~20mA、0~500
·報警輸出：當顯示儀輸入信號為標準電流信號時，可輸出一組24V50mA直流電源，專供變送器用
·外型尺寸：模式：160×80×70mm(高×寬×深) 豎式：80×160×70mm(高×寬×深)
·開孔尺寸：模式：152+1×76+1mm （高×寬） 豎式：76+1×152+1mm（高×寬）
二、特點
·采用高精度、低漂移微壓傳感器，體積小，穩定性好；
·采用光柱及數字顯示，指示直觀清晰；
·具有信號輸出功能，能提供DCS系統；
·具有超上限時間累加功能，當用戶需要進行超時考核時，可對超限時間進行分班累加。
三、儀表接線
DFY系列電子風壓表
四、接線說明
·壓力直接輸入時，氣路管直接接到引壓管（H）端（引壓管外徑8mm）.
·二線制壓力變送器信號（4~20mA）輸入時，分別接入4、9（其中4為負）端。
·其它電流信號輸入時，分別接入3、4（其中3為負）端。
·儀表電源接線為12、13端，與200VAC電源連接。
·儀表信號輸出端。
·7、8標準電流信號（0~10 mA 或4~20mA）輸出端（8為負）。
·10、11：下限報警信號輸出端（常開觸點）。
·5、6：上限報警信號輸出端（常開觸點）。
