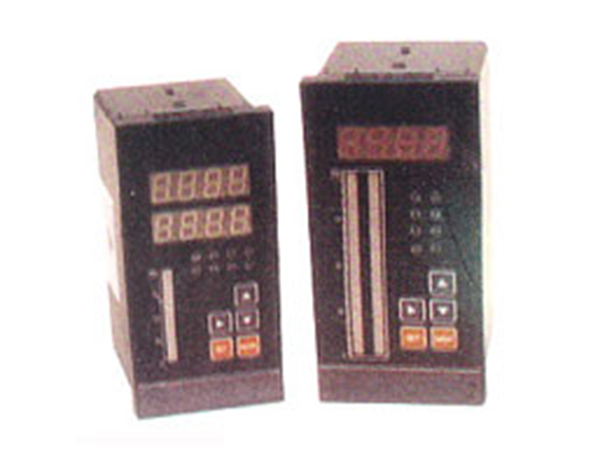

產品名稱： XGM系列雙光柱顯示調節儀
發布日期： 2018-11-05
點擊數： 2431
詢價： 點擊產品詢價
二維碼：
產品詳情
一、概述
本儀表采用超大規模集成電路，可直接接受溫度、壓力、液位、流量等一次傳感器信號和二次變送器來的標準直流信號，具有高質量、高精度、高可靠性及操作簡單，廣泛地適用于溫度、壓力、流量、液位等工程參數的光柱、數字顯示、報警及模擬變送輸出。
儀表內置配電功能可直接提供直流24V輸出給二線制變送器供電。
儀表內附加功能可直接提供直流信號線性轉輸輸出。
儀表可選擇交流直流兩種電源供電：交流220V，直流24V，儀表內附加功能可同時輸入二路信號同時顯示二路不同的參數，并分別上、下限報警及模擬變送輸出。
儀表可同時以光柱和數字兩種方式顯示。
儀表可以選擇二種外形尺寸:80×160×95mm(豎式);160×80×95mm(橫式)
開孔尺寸分別為:75+1×152+1、152+1×76+1

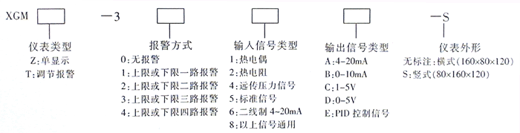

二、儀表命名方法
選型號舉例：XGMT-326A-S
表示雙數字、光柱顯示調節輸出儀表、帶上限或下限二路報警、輸入信號為4-20 mA二線制信號、具有24VDC輸出電源、豎式安裝、具有一路4-20mA標準信號輸出功能。

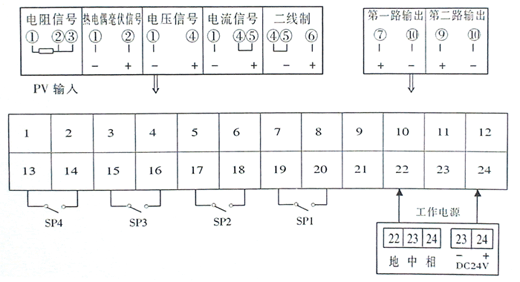

三、儀表接線圖
本儀表采用超大規模集成電路，可直接接受溫度、壓力、液位、流量等一次傳感器信號和二次變送器來的標準直流信號，具有高質量、高精度、高可靠性及操作簡單，廣泛地適用于溫度、壓力、流量、液位等工程參數的光柱、數字顯示、報警及模擬變送輸出。
儀表內置配電功能可直接提供直流24V輸出給二線制變送器供電。
儀表內附加功能可直接提供直流信號線性轉輸輸出。
儀表可選擇交流直流兩種電源供電：交流220V，直流24V，儀表內附加功能可同時輸入二路信號同時顯示二路不同的參數，并分別上、下限報警及模擬變送輸出。
儀表可同時以光柱和數字兩種方式顯示。
儀表可以選擇二種外形尺寸:80×160×95mm(豎式);160×80×95mm(橫式)
開孔尺寸分別為:75+1×152+1、152+1×76+1
二、儀表命名方法
選型號舉例：XGMT-326A-S
表示雙數字、光柱顯示調節輸出儀表、帶上限或下限二路報警、輸入信號為4-20 mA二線制信號、具有24VDC輸出電源、豎式安裝、具有一路4-20mA標準信號輸出功能。
三、儀表接線圖
